Spectera Base Station

Nº. do item 509162

A Spectera Base Station é um dispositivo de hardware de 1 unidade de rack que fornece até 64 canais (32 entradas/32 saídas) e utiliza até duas portadoras de RF de banda larga para acomodar toda a transmissão sem fio da unidade.

Conta com Dante redundante, além de Madi redundante opcional, garantindo uma integração perfeita à sua rede de áudio. Antenas adicionais podem ser acrescentadas para redundância, cobertura de zona ampliada ou capacidade de espectro adicional.

A Spectera Base Station é compatível com sample rates de 48 kHz e 96 kHz e conta com conversores de sample rate individuais para todas as interfaces de áudio e wordclock I/O. A Base Station precisa ser ativada com licença por região.
Rolar para

Features17

  • Base Station de 1 unidade de rack 19'' com fontes de alimentação redundantes
  • Fornece até 64 canais (32 entradas/32 saídas) e permite até duas portadoras de RF de banda larga independentes em UHF ou 1G4 (6 ou 8 MHz), específicos ao país de acordo com a licença regional
  • 4 portas de antena Ethernet para redundância, cobertura de zona ampliada e uso de espectro adicional
  • Interface de áudio Dante® redundante
  • Dois slots opcionais para MADI redundante (OM ou BNC)
  • Taxas de amostragem de 48 kHz e 96 kHz
  • Conversores de taxa de amostragem individuais para todas as interfaces de áudio
  • BNC de entrada e saída de Wordclock
  • O clock sincronizado para todo o áudio por RF permite gravações e reprodução 3D
  • Potência de RF ajustável de 10 a 100 mW (específico ao país)
  • Interface de rede RJ45 para controle remoto total com interface protegida
  • 11 modos de Audio Link com codecs de áudio selecionáveis (OPUS, SeDAC) ou PCM
  • Transmissão segura de conteúdo confidencial usando criptografia AES 256
  • Expansão futura via Cascade port
  • Saída seletiva de fone de ouvido com controle de volume no painel frontal
  • Display OLED, navegação por jog wheel e carcaça metálica robusta
  • Ativação da Base Station via LinkDesk: a licença do Spectera define o respectivo espectro de frequências por região (licença vendida separadamente)

Recursos de ponta

  • Entradas de ligação(2) Dante® RJ 45 (Primary and Secondary) 32 In, 32 Out, 48 kHz, 96 kHz, 16/24/32 bit|(2) MADI (AES10) Expansion Slot 32 In, 32 Out, 48 kHz, 96 kHz, 16/24 bit|Individual sample rate for each interface|6.3 mm headphone jack, 2 × 50 mW at 32 Ω -40 dB THD (1%) at 1 kHz
  • Dante™IEEE 802.3 (1000 Mbit/s), 2 × ruggedized RJ-45 connection
  • Latência (ms)tbd per ALM
  • Consumo de potência (Amp)70 W x 2

Especificações técnicas

Product
  • Cor
    Preto
  • Latência (ms)
    tbd per ALM
  • Distância de canal mín. (kHz)
    matches to used bandwidth mode
  • Garantia AMER (anos)
    2
Frequency Specifications
  • Resposta em frequência áudio
    20 Hz - 20 kHz (±1 dB)
Acoustic Properties
  • Nível de saída de áudio
    2 x 50mW RMS (32 Ω, -40dB THD, 1kHz)
  • Taxas de amostragem
    48 kHz | 96 kHz
Connectivity
  • Entradas de ligação
    (2) Dante® RJ 45 (Primary and Secondary) 32 In, 32 Out, 48 kHz, 96 kHz, 16/24/32 bit|(2) MADI (AES10) Expansion Slot 32 In, 32 Out, 48 kHz, 96 kHz, 16/24 bit|Individual sample rate for each interface|6.3 mm headphone jack, 2 × 50 mW at 32 Ω -40 dB THD (1%) at 1 kHz
  • Conectores
    6.3mm TRS, BNC 75 OHM, RJ45 1Gbps PoE, RJ45 Dante, RJ45 (for Ethernet), SFP
Inputs/Outputs
  • Dante™
    IEEE 802.3 (1000 Mbit/s), 2 × ruggedized RJ-45 connection
  • Saída de antena
    RJ45 1Gbps PoE
Ambient Conditions
  • Storage relative humidity
    25 - 95% (non-condensing)
  • Storage temperature range
    -25 °C - +70 °C (-13 °F - 158 °F)
  • Humidade relativa do ar em funcionamento (≤ %)
    25 - 95% (non-condensing)
  • Temperatura de funcionamento (C)
    -10 °C - +50 °C (14 °F - 122 °F)
Battery & Power
  • Battery included
    N
  • Consumo de potência (Amp)
    70 W x 2
Electrical Properties
  • Tensão de entrada
    2 x internal redundant 100 to 240 V AC, 50/60 Hz
Technology
  • Encriptação
    AES 256 CTR Mode exp. >10k years
  • Codecs
    OPUS, PCM, SeDAC (Sennheiser Digital Audio Codec)
  • Método de transmissão
    Multicarrier, TDMA, TDD
Dimensions
  • Product height
    175
  • Product length
    550
  • Product weight (g)
    8200
  • Product width
    435

Downloads17

chevron-up
  • SPECTERA Base Station Spec Sheet (EN)
    .PDF
    ·
    411.74 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 1
    .PDF
    ·
    630.03 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 2
    .PDF
    ·
    930.67 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 3
    .PDF
    ·
    901.33 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 4
    .PDF
    ·
    673.41 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 5
    .PDF
    ·
    787.79 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 6
    .PDF
    ·
    1.2 MB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 7
    .PDF
    ·
    747.67 KB
    Download
  • SPECTERA Systems Rev 1_0-Scenario 8
    .PDF
    ·
    974.62 KB
    Download
  • SPECTERA Systems Rev 1_0 Scenarios 1-8
    .PDF
    ·
    5.37 MB
    Download
  • Technical Drawing - Spectera Base Station (dxf)
    .DXF
    ·
    11.78 MB
    Download
  • Technical Drawing - Spectera Base Station (stp)
    .STP
    ·
    48.32 MB
    Download
  • Technical Drawing - Spectera Base Station (pdf)
    .PDF
    ·
    741.82 KB
    Download
  • SPECTERA Base Station Spec Sheet (DE)
    .PDF
    ·
    416.05 KB
    Download
  • SPECTERA Base Station Spec Sheet (ES)
    .PDF
    ·
    415.73 KB
    Download
  • SPECTERA Base Station Spec Sheet (PT)
    .PDF
    ·
    415.74 KB
    Download
  • SPECTERA Base Station Spec Sheet (FR)
    .PDF
    ·
    416.15 KB
    Download

Conteúdo da embalagem04

  • (1) Spectera Base Station
  • (3) Cabo de alimentação (conectores UE, Reino Unido e EUA)
  • (1) guia rápido
  • (1) guia de segurança

Acessórios e peças de reposição03

Spectera_MADI_Card_BNC_Product_Shot_Cutout_Front_View
Spectera MADI Card (BNC)
Spectera_MADI_Card_OM_Product_Shot_Cutout_Front_View
Spectera MADI Card (OM)

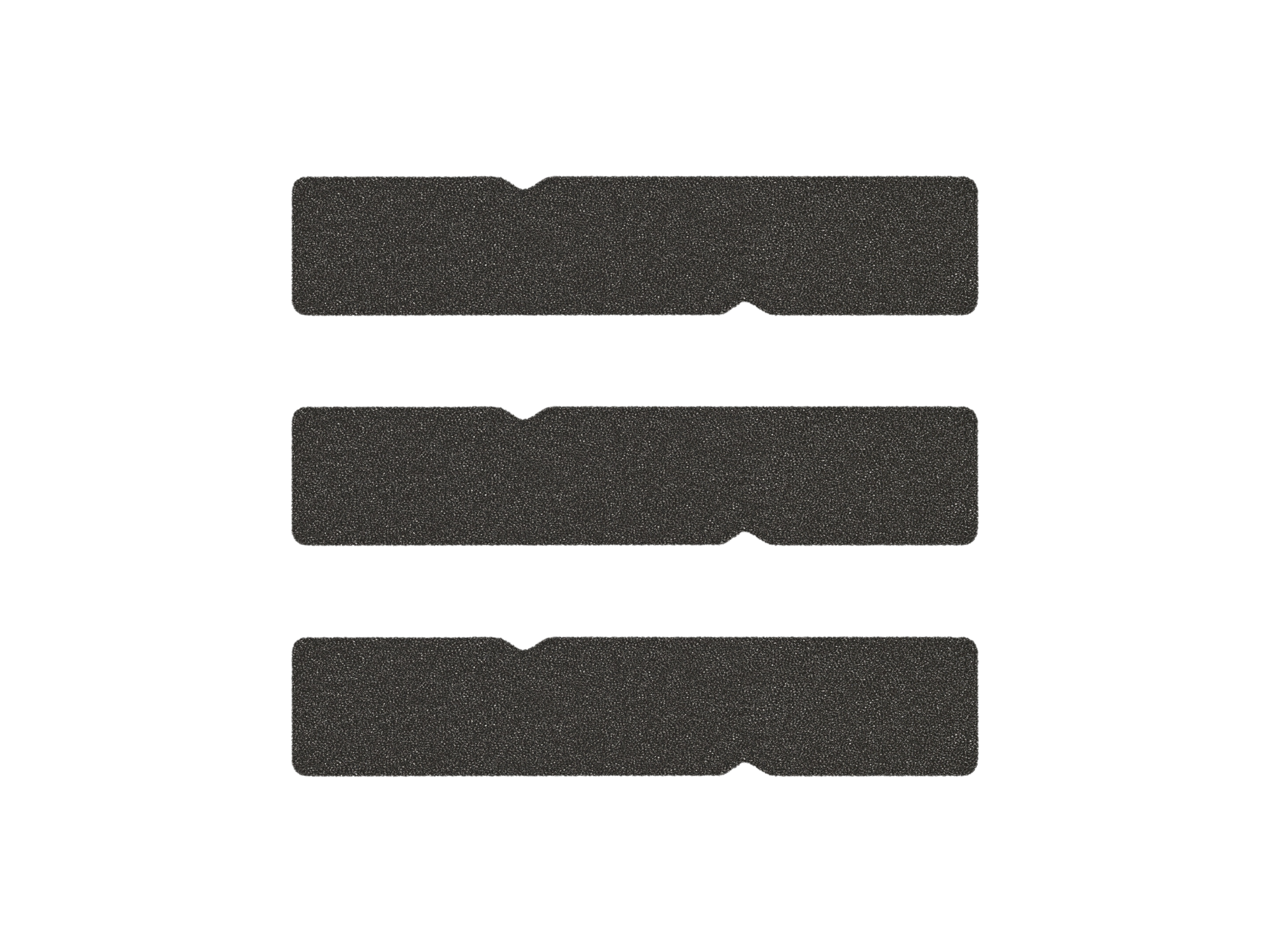

Spectera_Base_Station_Base_Filter_Set_Product_Shot_Cutout_Front_View_3x
