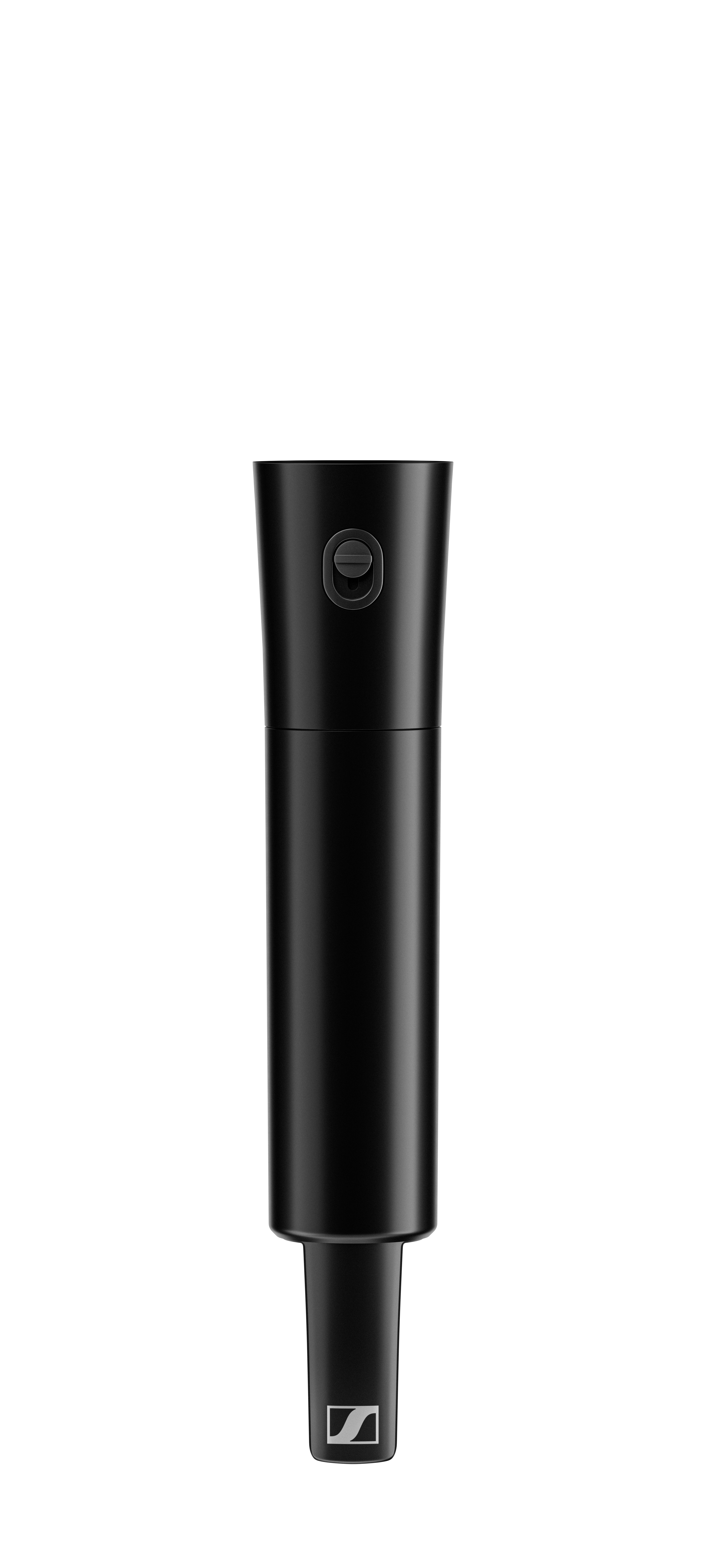

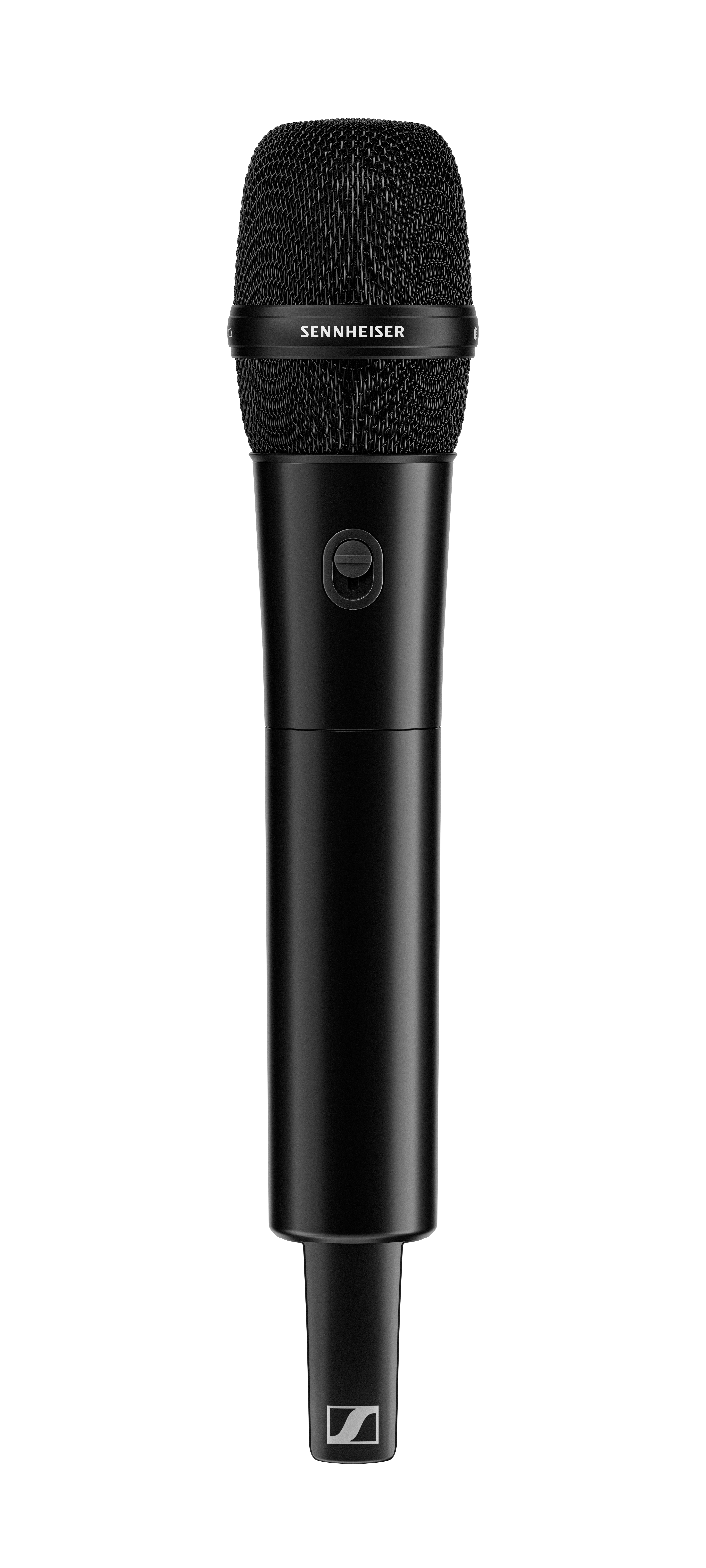

EW-DX SKM-S (V3-4)

货号 509421

Features16

  • 134 dB输入动态范围 - 借助专有的Sennheiser高性能音频编解码器(SePAC),无需设置无线发射器的增益
  • 10mW固定射频功率,适用于最大100 m/328 ft的范围

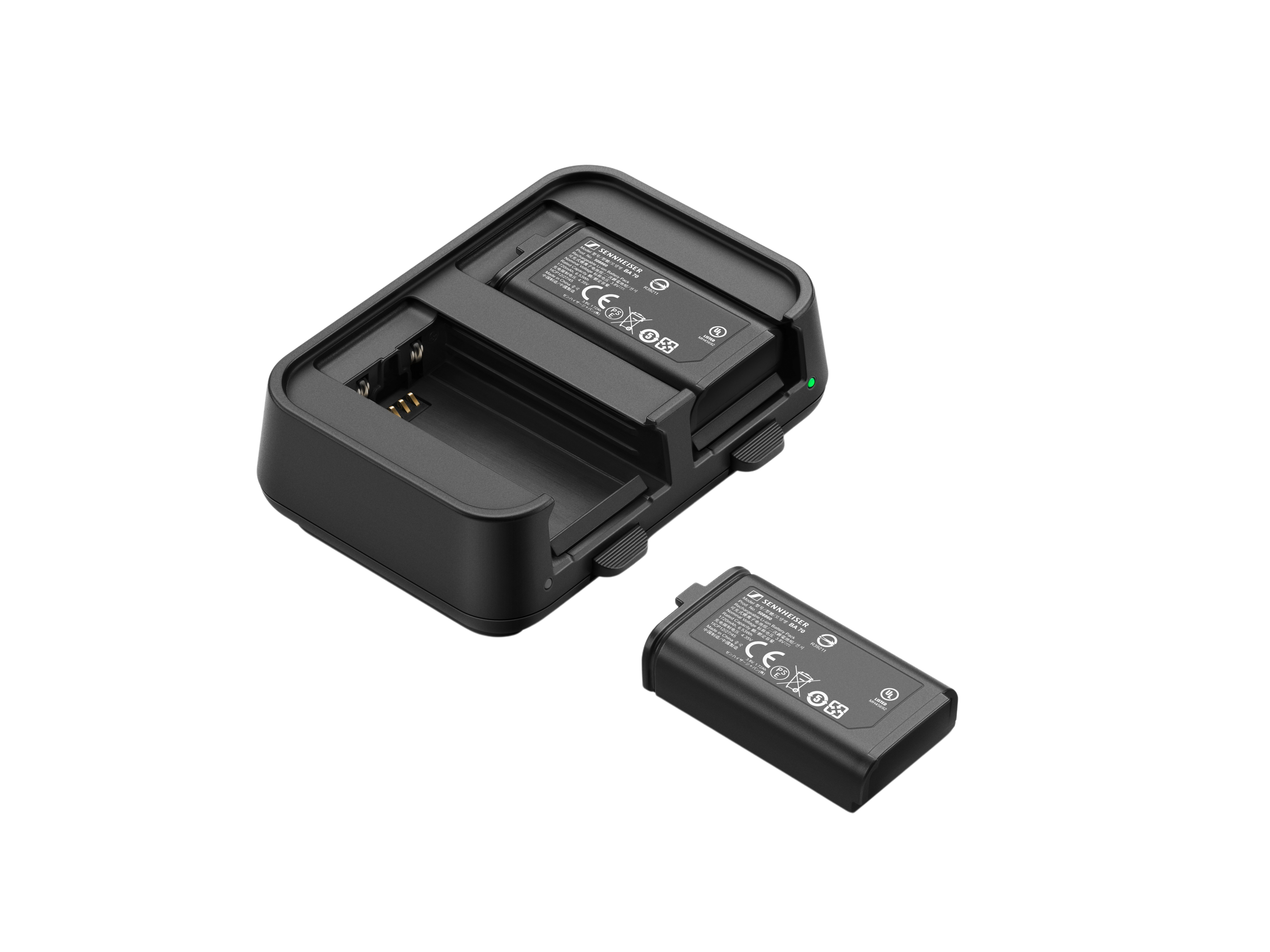

  • 使用CHG 70N充电器进行设备内充电触点充电(单独出售)
  • “始终开启”信息的持续E-Ink显示屏 - 即使在取出电池时也可在屏幕上看到参数
  • 可充电锂离子电池BA 70(单独出售),工作时间长达12小时
  • 可编程静音开关(AF静音、RF静音、无功能)
  • 功能按钮 - 直接从手持式发射器控制所有发射器设置,包括按钮锁定功能
  • 数字音频微调
  • 测试音发生器
  • 可切换LED配置(开/关)
  • 可切换低切(关闭、30、60、80、100、120 Hz)

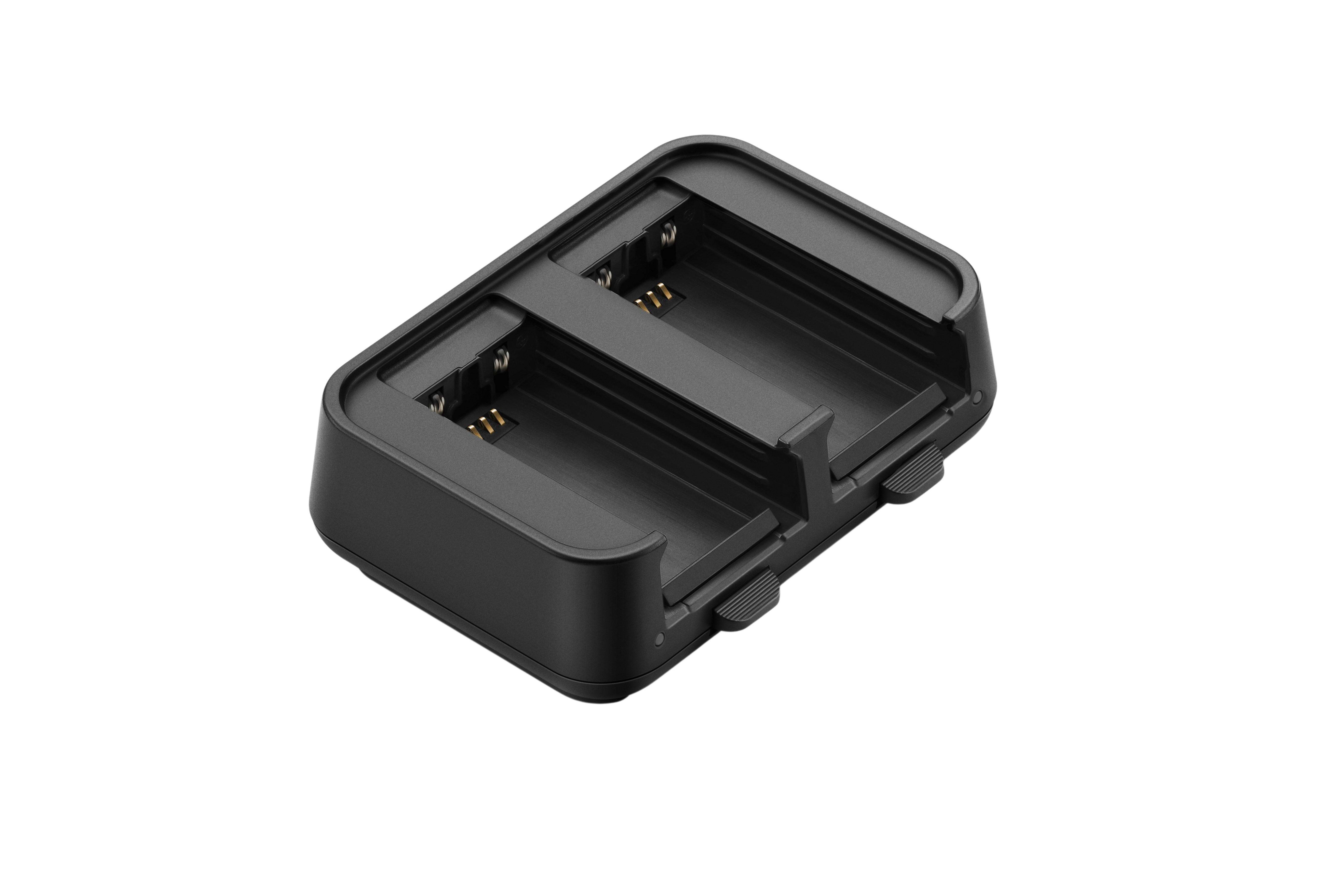

  • 多种可选充电选项:CHG 70 N、L 70 USB、用于L 6000全机架充电站的LM 6070模块(2023年上市)
  • Sennheiser标准音头接口 - 与多种Sennheiser和Neumann音头兼容(单独出售)
  • 金属外壳
  • 全球使用(特定频率受当地RF法规约束)
  • 注意:Evolution Wireless Digital系列的所有组件都设计为互操作式。请注意与各系列相关的功能限制,如切换带宽和使用链接密度模式。

主要参数

  • 时延 (ms)1.9 ms

技术参数

Product
  • 非线性谐波失真系数
    ≤ -60 dB for 1 kHz @ -3 dBfs input level
  • 时延 (ms)
    1.9 ms
Frequency Specifications
  • 音频频率特性
    20 Hz - 20 kHz (-3 dB)
Acoustic Properties
  • 动态范围 (>)
    134 dB
Ambient Conditions
  • 运行时的相对湿度 (≤ %)
    5 - 95 % (non-condensing)
  • 工作温度 (C)
    -10 °C - +55 °C (14 °F - 131 °F)
Battery & Power
  • 充电电流 (mA)
    < 300 mA
  • 电池工作时间
    BA 70 rechargeable battery pack
Electrical Properties
  • 输入电压
    2.0 - 4.35 V
  • 传输功率 (mA)
    Audio link: 10 mW ERP (Range Y1-3: 12 mW ERP) LD mode: 10 mW ERP BLE: max. 10 mW EIRP
Technology
  • 传输方法
    200 kHz
Dimensions
  • 尺寸
    50 x 268 mm (incl. MMD 835 microphone module) 40 x 200 mm (without microphone module)
  • Product height
    268 mm (10.55")
  • Product weight (g)
    approx. 304 g (0.67 lbs)
  • Product width
    50 mm (1.97")
Bluetooth
  • Bluetooth transmission frequency
    2402 - 2480 MHz

下载42

  • Safety instructions - EW-DX
    .PDF
    ·
    890.29 KB
    下载
  • Specifications & Manufacturer declarations - EW-DX
    .PDF
    ·
    886.79 KB
    下载
  • EW-DX Firmware Release Notes v.3.0.2
    .PDF
    ·
    105.19 KB
    下载
  • EW-DX Firmware v.3.02
    .ZIP
    ·
    37.25 MB
    下载
  • Dimensions EW-DX_SKM-S (STP)
    .STP
    ·
    16.7 MB
    下载
  • System Drawing of 2-Channel System
    .PDF
    ·
    510.5 KB
    下载
  • System Drawing of 2-32 channel system
    .PDF
    ·
    4.09 MB
    下载
  • System Drawing of 2-32 channel system
    .PDF
    ·
    4.09 MB
    下载
  • System Drawing of 4-Channel System
    .PDF
    ·
    472.29 KB
    下载
  • System Drawing of 6-Channel System
    .PDF
    ·
    478.8 KB
    下载
  • System Drawing of 8-Channel System
    .PDF
    ·
    485.07 KB
    下载
  • System Drawing of 10-Channel System
    .PDF
    ·
    496.46 KB
    下载
  • System Drawing of 12-Channel System
    .PDF
    ·
    502.85 KB
    下载
  • System Drawing of 14-Channel System
    .PDF
    ·
    509.02 KB
    下载
  • System Drawing of 16-Channel System, option A
    .PDF
    ·
    516.42 KB
    下载
  • System Drawing of 16-Channel System, options A&B
    .PDF
    ·
    578.59 KB
    下载
  • System Drawing of 16-Channel System, option B
    .PDF
    ·
    516.46 KB
    下载
  • System Drawing of 18-Channel System
    .PDF
    ·
    527.91 KB
    下载
  • System Drawing of 20-Channel System
    .PDF
    ·
    534.62 KB
    下载
  • System Drawing of 22-Channel System
    .PDF
    ·
    541.65 KB
    下载
  • System Drawing of 24-Channel System
    .PDF
    ·
    551.18 KB
    下载
  • System Drawing of 26-Channel System
    .PDF
    ·
    556.84 KB
    下载
  • System Drawing of 30-Channel System
    .PDF
    ·
    572.07 KB
    下载
  • System Drawing of 32-Channel System
    .PDF
    ·
    580.4 KB
    下载
  • System Drawing of EM 2 Channel Receiver
    .PDF
    ·
    451.28 KB
    下载
  • System Drawing of EW-D ASA
    .PDF
    ·
    419.59 KB
    下载
  • Instruction manual and frequently asked questions - Evolution Wireless Digital (EW-D | EW-DX | EW-DP) (PDF)
    .PDF
    ·
    42.48 MB
    下载
  • Quick Guide - EW-DX EM 2 | EW-DX SKM(-S) | EW-DX SK (3-PIN)
    .PDF
    ·
    4.83 MB
    下载
  • Sennheiser Control Cockpit - How to Guide
    .PDF
    ·
    452.72 KB
    下载
  • Product specification - EW-DX SKM | EW-DX SKM-S
    .PDF
    ·
    349.23 KB
    下载
    • 2023_01_EW-DX_Product_Brochure_Screen_ZH
      .PDF
      ·
      5.68 MB
      下载
    • 2023_01_EW-DX_Product_Brochure_Screen_EN
      .PDF
      ·
      5.55 MB
      下载
    • EU Declaration of Conformity - EW-DX EM 2 | EW-DX SKM | EW-DX SK
      .PDF
      ·
      1.35 MB
      下载
      • Crestron Plugin - EW-DX EM 2
        .ZIP
        ·
        2.24 MB
        下载
      • Q-SYS Plugin - EW-DX EM 2
        .ZIP
        ·
        789.31 KB
        下载

      装箱内容03

      • EW-DX SKM-S手持式发射器
      • MZQ 1麦克风固定夹
      • 2个电池(AA)
