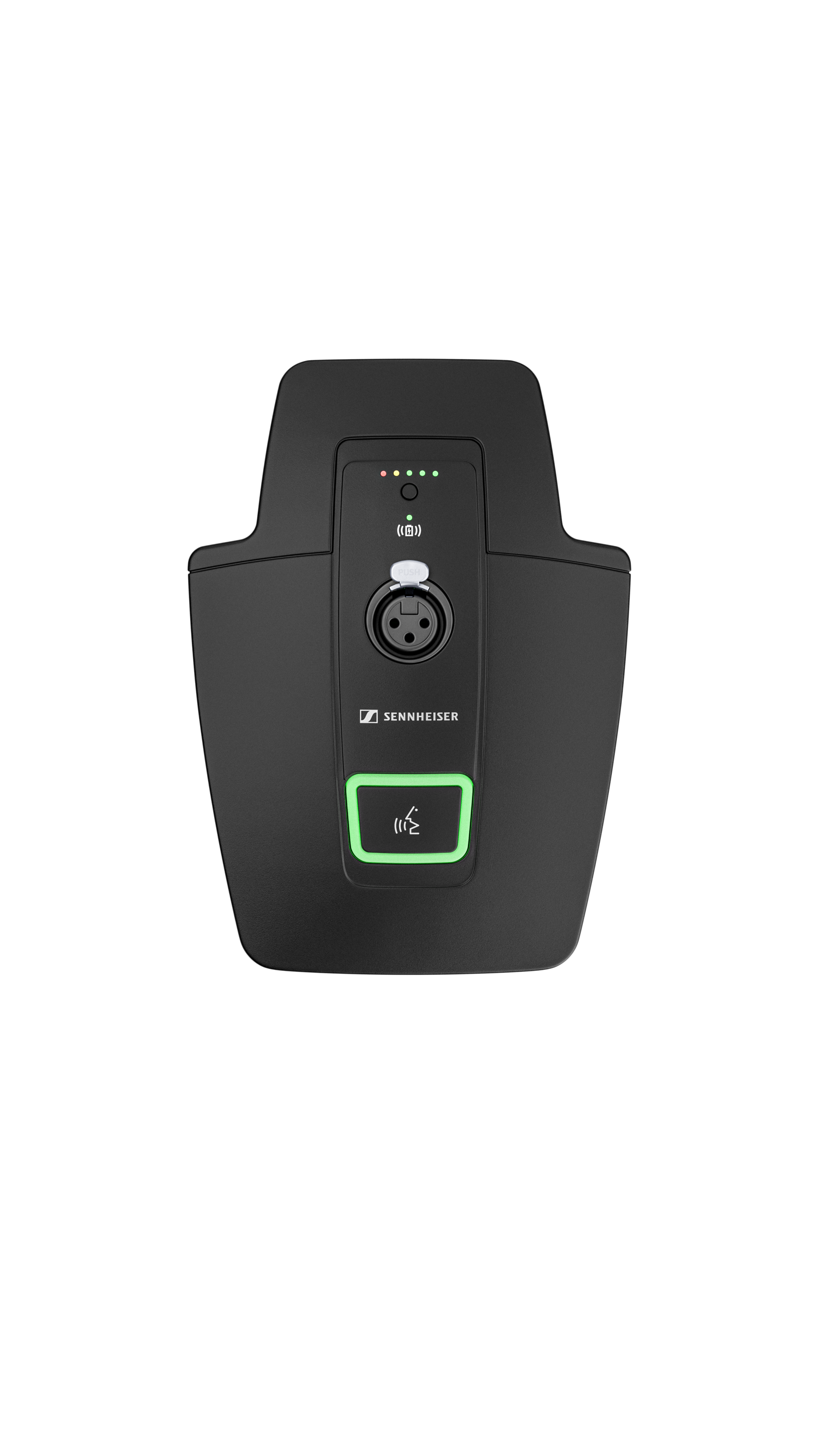

EW-DX TS 3-Pin (S1-10)

货号 509442

EW-DX TS 3引脚桌架式发射器采用坚固的无线桌架，为各种Sennheiser鹅颈麦克风提供稳定的底座。

Sennheiser EW-DX借助精湛的技术，提供可轻松扩展的数字UHF系统，从而简化您的专业工作流程。凭借其先进的功能集和硬件选项，教室、企业园区和现场演出产品均可从设计为无缝集成的网络就绪系统受益。 EW-DX桌架式发射器与多种Sennheiser鹅颈话筒兼容。
滚动到

Features07

  • <p>带3引脚XLR连接器的桌架式发射器</p>
  • <p>可编程静音开关</p>
  • <p>采用CHG 2W的感应充电</p>
  • <p>通过USB充电</p>
  • <p>使用BA 40锂离子电池运行10小时</p>
  • <p>多种兼容的Sennheiser鹅颈麦克风：任何不带LED环的鹅颈麦克风均适用于3引脚变型</p>
  • <p>金属外壳</p>

主要参数

  • 重量 (g)approx. 660 g (excl. BA 40)
  • 音频输入端XLR 3F
  • 频率范围606.2 - 693.8 MHz
  • 时延 (ms)1.9 ms
  • 信噪比> 90 dB(A)

技术参数

Product
  • 时延 (ms)
    1.9 ms
  • 高频灵敏度
    < -90 dBm
  • 非线性谐波失真系数
    ≤ -60 dB for 1 kHz @ -3 dBfs input level
Frequency Specifications
  • 频率范围
    606.2 - 693.8 MHz
  • 频率特性
    75 to 20,000 Hz
  • 音频频率特性
    20 Hz - 20 kHz (-3 dB)
Acoustic Properties
  • 信噪比
    > 90 dB(A)
  • 动态范围 (>)
    134 dB
  • 采样率
    24 bit/48 kHz
Inputs/Outputs
  • 音频输入端
    XLR 3F
Ambient Conditions
  • 运行时的相对湿度 (≤ %)
    5 - 95 % (non-condensing)
  • 工作温度 (C)
    -10 °C - +50 °C (14 °F - 122 °F)
Battery & Power
  • 充电电流 (mA)
    < 300 mA
  • 电池工作时间
    BA 40 rechargeable battery pack
Electrical Properties
  • 输入电压
    2.0 - 4.35 V
  • 输入阻抗
    30 kΩ
  • 输出功率
    Audio Link: 10 mW; Bluetooth Low Energy: max. 10 mW EIRP
  • 传输功率 (mA)
    Audio link: 10 mW ERP (Range Y1-3: 12 mW ERP) LD mode: 10 mW ERP BLE: max. 10 mW EIRP
Technology
  • 传输方法
    200 kHz
Dimensions
  • 重量 (g)
    approx. 660 g (excl. BA 40)
  • Product height
    120.2 mm (4.73")
  • Product weight (g)
    approx. 650 g (1.43 lbs)
  • Product width
    48.1 mm (1.89")
Bluetooth
  • Bluetooth transmission frequency
    2402 - 2480 MHz

下载22

  • Safety instructions - EW-DX
    .PDF
    ·
    890.29 KB
    下载
  • Specifications & Manufacturer declarations - EW-DX
    .PDF
    ·
    886.79 KB
    下载
  • EW-DX Firmware Release Notes v.3.0.2
    .PDF
    ·
    105.19 KB
    下载
  • EW-DX Firmware v.3.02
    .ZIP
    ·
    37.25 MB
    下载
  • EW-DX_U1+5_Frequency_range_04_2023
    .PDF
    ·
    110.58 KB
    下载
  • Frequency presets - EW-DX Range Q1-9 (470.2-550 MHz)
    .PDF
    ·
    114.73 KB
    下载
  • Frequency presets - EW-DX Range S1-10 (606.2-693.8 MHz)
    .PDF
    ·
    88.41 KB
    下载
  • Frequency presets - EW-DX Range S2-10 (614.2-693.8 MHz)
    .PDF
    ·
    114.74 KB
    下载
  • Frequency presets - EW-DX Range S4-10 (630-693.8 MHz)
    .PDF
    ·
    113.57 KB
    下载
  • Frequency presets - EW-DX Range U1/5 (823.2-831.8 MHz & 863.2-864.8 MHz)
    .PDF
    ·
    110.58 KB
    下载
  • Frequency presets - EW-DX Range V3-4 (925.2-937.3 MHz)
    .PDF
    ·
    110.14 KB
    下载
  • Frequency presets - EW-DX Range Y1-3 (1785.200 - 1799.800 MHz)
    .PDF
    ·
    110.2 KB
    下载
  • Frequency presets - EW-DX Range V5-7 (941.700 - 951.800 MHz & 953.050 - 956.050 MHz & 956.650 - 959.650 MHz)
    .PDF
    ·
    110.33 KB
    下载
  • EW-DX_R1-9_Frequency_range_04_2023
    .PDF
    ·
    116.05 KB
    下载
  • EW-DX Tablestand outline dimensions (STP)
    .STP
    ·
    8.06 MB
    下载
  • EW-DX_TS_3_pin (DXF)
    .DXF
    ·
    8.23 MB
    下载
  • EW-DX Tablestand outline dimensions (DWG)
    .DWG
    ·
    2.32 MB
    下载
  • Product specification - EW-DX TS
    .PDF
    ·
    322.04 KB
    下载
  • EW-DX_TS_Product_Specification_v1.0_FR
    .PDF
    ·
    331.16 KB
    下载
  • EW-DX_TS_Product_Specification_v1.0_DE
    .PDF
    ·
    264.53 KB
    下载
  • EW-DX_TS_Product_Specification_v1.0_ES
    .PDF
    ·
    331.13 KB
    下载
  • EW-DX TS - Quick Guide
    .PDF
    ·
    3.65 MB
    下载

装箱内容05

  • <p>EW-DX桌架式发射器</p>
  • <p>BA 40</p>
  • <p>快速指南</p>
  • <p>安全指南</p>
  • <p>制造商声明表单</p>
